O problema real do ensino de cabeamento estruturado não é a falta de conteúdo — é a ausência de decisão. Como transformar a aula de cabos em formação técnica real, com cenário, justificativa e escolha fundamentada de meio físico.
Cabos de rede de par trançado são meios físicos de transmissão de dados classificados por categoria (desempenho) e tipo (blindagem). A escolha correta entre Cat5e, Cat6, Cat6A e Cat8, e entre UTP, FTP e STP, depende do cenário de instalação — não de uma hierarquia universal de qualidade.
O aluno decora Cat6 e não sabe quando usá-lo
Pergunte a um aluno de curso técnico qual a diferença entre Cat5e e Cat6. Há uma boa chance de ele responder: “Cat6 é mais rápido.” Pergunte a seguir: “Em que cenário você escolheria Cat5e em vez de Cat6?” O silêncio que se segue revela o problema real do ensino de cabeamento estruturado nas escolas técnicas brasileiras.
O conteúdo existe. A tabela de categorias está na apostila. O problema é que o aluno aprende a nomear e não aprende a decidir.
Um profissional de redes não escolhe cabos por memorização. Ele analisa o cenário — distância, interferência, demanda, budget — e justifica a escolha. É exatamente isso que o ensino técnico precisa desenvolver, e é exatamente isso que a maioria das aulas de cabeamento não faz.
Por que o professor de redes fica preso no conteúdo declarativo?
A aula de cabos costuma seguir um roteiro previsível: apresenta-se a tabela de categorias, explica-se o que é par trançado, fala-se em blindagem, passa-se uma atividade de identificação de cabos e aplica-se uma prova com perguntas como “qual a velocidade máxima do Cat6A?”.
Esse modelo não é negligência pedagógica. É o resultado de três pressões reais:
- Currículo extenso e tempo escasso: o professor precisa cobrir protocolos, topologias, equipamentos ativos e passivos, endereçamento e segurança no mesmo semestre.
- Ausência de laboratório estruturado: sem material físico para análise e sem cenários simulados disponíveis, o conteúdo recua para o plano teórico.
- Cultura avaliativa focada em prova: o modelo de avaliação vigente recompensa quem memoriza, não quem decide. O ensino se adapta ao que é avaliado.
O resultado é um aluno que conhece o catálogo e desconhece o raciocínio que governa a escolha entre os itens do catálogo.
Qual é a estrutura conceitual correta para ensinar cabos de rede?
Antes de apresentar qualquer tabela, é necessário estabelecer duas distinções fundamentais que a maioria dos materiais didáticos trata como equivalentes — mas que são variáveis independentes:
Categoria e Tipo são dimensões diferentes. Confundi-las é o erro de base.
- Categoria define desempenho: taxa de transmissão, largura de banda, frequência suportada. Cat5e, Cat6, Cat6A, Cat8 são pontos em um eixo de desempenho.
- Tipo define proteção: UTP (sem blindagem), FTP (blindagem geral), STP (blindagem por par). São estratégias de resposta à interferência eletromagnética.
Um cabo Cat6 UTP pode ser a escolha errada num ambiente industrial com forte interferência. Um Cat5e STP pode ser a escolha correta no mesmo ambiente para uma câmera de CFTV. A categoria não determina a qualidade da decisão. O cenário, sim.
O limite dos 100 metros e o que ele implica na prática
O padrão TIA/EIA-568 define 100 metros como o limite máximo para segmentos de par trançado — e isso inclui patch cords. Na prática, uma instalação com 90 metros de cabo horizontal mais 5 metros de patch cord na origem e 5 metros no destino já está no limite técnico.
Esse dado precisa ser ensinado como critério de decisão, não como curiosidade de prova. Quando a distância se aproxima ou ultrapassa esse limite, o técnico precisa avaliar:
- Inserir um switch intermediário para regenerar o sinal.
- Migrar para fibra óptica no segmento longo.
- Reprojetar o ponto de distribuição para reduzir a distância.
Nenhuma dessas decisões aparece na tabela de categorias. Elas emergem da análise do cenário.

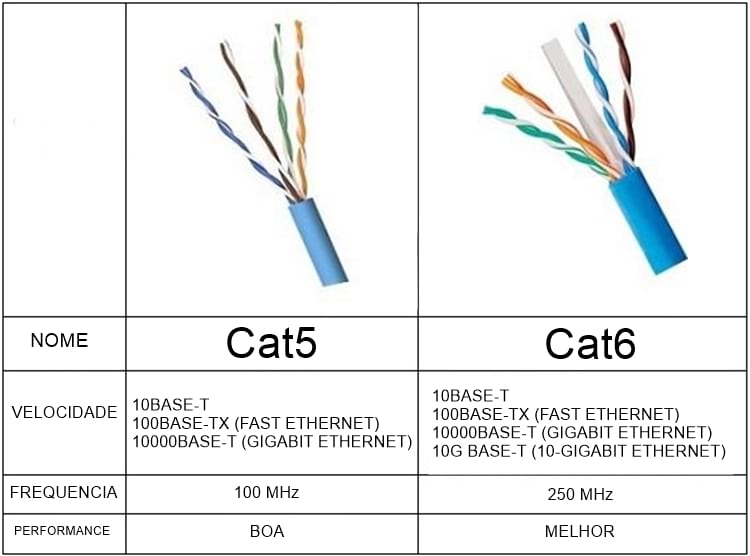

| Categoria | Frequência | Taxa Máxima | Aplicação Típica | Observação Decisória |
|---|---|---|---|---|
| Cat5e | 100 MHz | 1 Gbps | LAN residencial, CFTV | Custo baixo; suficiente para a maioria dos cenários escolares |
| Cat6 | 250 MHz | 10 Gbps (até 55m) | Escritório, laboratório | Preferível quando há PoE ou múltiplos dispositivos simultâneos |
| Cat6A | 500 MHz | 10 Gbps (até 100m) | Data center, infraestrutura crítica | Exige terminações mais rígidas; custo e diâmetro maiores |
| Cat8 | 2.000 MHz | 25–40 Gbps | Data center (rack a rack) | Limite de 30m; fora de contexto em instalações prediais comuns |
| Tipo | Blindagem | Uso Indicado | Limitação |
|---|---|---|---|
| UTP | Nenhuma | Ambientes de baixa interferência: escritório, escola | Vulnerável a EMI intensa (próximo a motores, transformadores) |
| FTP | Malha ou folha global | Ambientes com interferência moderada | Requer aterramento correto; instalação mais criteriosa |
| STP | Par a par + global | Ambientes industriais, fábricas, CFTV externo | Custo elevado; rigidez maior no manuseio |
Como estruturar a aula de cabos em torno da tomada de decisão?
Arquitetura da Aula — 50 minutos
Da situação-problema à decisão técnica fundamentada
Inicie com a pergunta: “Se o Wi-Fi está em todo lugar e a fibra dominou os backbones, por que o par trançado de cobre ainda existe?” Conduza os alunos para as respostas corretas: redundância, controle físico sobre o meio, estabilidade em transmissão contínua, independência de espectro de radiofrequência. O objetivo não é a resposta — é o raciocínio.
Apresente explicitamente a separação entre categoria e tipo como dimensões independentes. Use um exemplo imediato: “Um Cat6 UTP pode ser a escolha errada. Um Cat5e STP pode ser a escolha certa. O que determina isso?” Isso quebra a hierarquia implícita de que “maior número de categoria = sempre melhor”.
Apresente dois cenários simultâneos (detalhados abaixo). Os alunos devem escolher entre cabo e Wi-Fi, e se escolherem cabo, definir categoria e tipo com justificativa escrita. A atividade não tem resposta única — tem resposta justificável ou injustificável.
Apresente o problema dos 95 metros: “Uma empresa precisa conectar um servidor a 95 metros. O ambiente possui interferência elétrica moderada. Qual solução você adotaria e por quê?” A resposta esperada não é um único cabo — é a análise: limite real com patch cords, possibilidade de switch intermediário, fibra como alternativa, tipo com blindagem se cobre for mantido.
Feche com a frase-chave: “Em redes, não escolhemos o melhor equipamento. Escolhemos a melhor solução para o problema.” Isso não é retórica — é o princípio técnico que diferencia um técnico de um catálogo ambulante.
Os dois cenários da atividade de decisão técnica
A atividade central da aula se estrutura em torno de dois cenários com variáveis diferentes. O aluno deve analisar, escolher e justificar — não identificar ou classificar.
Cenário A — Câmera 24/7
- Câmera CFTV externa
- Transmissão contínua de vídeo
- Ambiente com interferência moderada (motor próximo)
- Distância: 60 metros
- Energia via PoE
Cenário B — Laboratório Escolar
- 30 computadores simultâneos
- Uso intermitente (aulas de 50 min)
- Ambiente sem interferência significativa
- Distância: 35 metros do switch
- Orçamento restrito
O que o aluno precisa responder para cada cenário
- Cabo ou Wi-Fi? Por quê?
- Se cabo: qual categoria? Qual tipo? Qual a justificativa técnica para cada escolha?
- Que variável do cenário determinou a escolha do tipo de blindagem?
- O que mudaria na sua decisão se a distância fosse 98 metros?
Como aplicar essa abordagem imediatamente, com ou sem laboratório?
A atividade de decisão técnica não depende de laboratório físico. Funciona com papel, lousa ou qualquer plataforma digital. O que muda é o nível de imersão, não a validade pedagógica.
A ausência de cabos físicos para manusear não elimina a possibilidade de desenvolver raciocínio técnico. A decisão acontece na mente antes de acontecer nas mãos. Ensinar a decidir corretamente é anterior a ensinar a crimpear.
Versão sem laboratório (qualquer sala de aula)
- Apresente os dois cenários projetados ou em folha impressa.
- Alunos trabalham em duplas por 10 minutos.
- Cada dupla apresenta sua decisão e justificativa em 1 minuto.
- Professor conduz a correção guiada mostrando o raciocínio — não a resposta correta.
Versão com laboratório (infraestrutura disponível)
- Disponibilize amostras físicas de pelo menos três tipos diferentes de cabos.
- Alunos identificam fisicamente a diferença de construção entre UTP e STP antes da atividade.
- Após a decisão teórica, realizam a terminação do cabo escolhido para o cenário A ou B.
- Testam conectividade e documentam o resultado.
Atividade diagnóstica da escola (tarefa ou extensão)
- O aluno mapeia a rede da própria escola: onde o Wi-Fi falha, onde existe interferência, quais pontos têm cabo.
- Propõe, em mini relatório técnico de uma página, quais trechos seriam melhor atendidos com cabo e qual categoria/tipo seria adequado.
- Produto real, usuário real, problema real — dentro da escola.
Template de plano de aula — pronto para adaptar
IDENTIFICAÇÃO
Disciplina: Redes e Segurança da Informação
Nível: Ensino Médio Técnico — Desenvolvimento de Sistemas
Carga horária: 50 minutos
OBJETIVO DA AULA
Capacitar o aluno a analisar cenários de rede e justificar
a escolha de meio físico, categoria e tipo de cabeamento
com base em variáveis técnicas reais.
COMPETÊNCIAS TRABALHADAS
· Analisar distância, interferência e demanda como critérios
· Diferenciar categoria (desempenho) de tipo (blindagem)
· Justificar escolha entre cabo e Wi-Fi com argumentação técnica
· Aplicar o limite TIA/EIA-568 em situações reais
DESENVOLVIMENTO
10 min — Pergunta-abertura: por que o cobre ainda existe?
15 min — Construção guiada: categoria vs. tipo (distinção explícita)
15 min — Atividade: dois cenários, decisão escrita e justificada
07 min — Caso-limite: 95m com interferência moderada
03 min — Síntese: melhor solução para o problema, não melhor cabo
AVALIAÇÃO
· Separação correta entre categoria e tipo
· Identificação das variáveis determinantes do cenário
· Justificativa técnica coerente (não decoreba)
· Clareza e objetividade na argumentação escrita
ATIVIDADE EXTENSÃO (opcional)
Mini diagnóstico de rede da escola:
mapeamento de falhas + proposta técnica em 1 página
— adapte os cenários ao contexto da sua turma —
Caso Real — Laboratório de Educação Digital
Como essa abordagem funcionou na prática: a aula de cabos no POED
Em uma turma do curso técnico de desenvolvimento de sistemas integrado ao ensino médio em escola pública de São Paulo, a aula de cabos foi reformulada a partir exatamente da distinção entre categoria e tipo como variáveis independentes.
O ponto de inflexão foi substituir a pergunta “O que é Cat6?” pela pergunta “Em que cenário você escolheria Cat6 STP em vez de Cat6 UTP?” A reação inicial foi silêncio — porque a turma havia sido treinada a responder o que é, não a justificar quando usar.
Após a atividade com os dois cenários, o resultado foi diferente. Os alunos que erraram a decisão técnica conseguiram identificar em que ponto o raciocínio falhou: a maioria havia ignorado a variável de interferência ao escolher o tipo. Isso é aprendizagem técnica real — o erro com consciência da causa.
O produto final da unidade foi o diagnóstico de rede da escola: os alunos mapearam os pontos de instabilidade do Wi-Fi, identificaram dois corredores com interferência de motores de ar-condicionado e propuseram a instalação de pontos cabeados com Cat5e STP como solução para o laboratório de informática. O relatório foi entregue à gestão escolar e está em análise para execução.
Quais são os erros mais comuns no ensino de cabeamento estruturado?
- Tratar categoria e tipo como sinônimos ou hierarquia única. São variáveis independentes. Ensiná-las como se uma determinasse a outra distorce o raciocínio técnico desde a base.
- Apresentar a tabela de categorias sem contexto de aplicação. O aluno memoriza números e frequências sem saber o que fazem com esses dados numa decisão real.
- Ignorar o limite real dos 100m com patch cords. Ensinar o limite teórico sem incluir os cabos de interconexão é formar técnicos que vão dimensionar instalações incorretamente.
- Tratar Wi-Fi como substituto universal do cabo. Wi-Fi tem limitações sérias em transmissão contínua, ambientes com muitos dispositivos e locais com interferência de radiofrequência. O aluno precisa saber quando o cabo é a escolha correta e por quê.
- Avaliar por prova de identificação e não por decisão justificada. Uma prova que pergunta “qual a frequência do Cat6A?” avalia memória. Uma atividade que pede “escolha o cabo para este cenário e justifique” avalia competência técnica.
- Omitir o aterramento no ensino de cabos blindados. STP sem aterramento correto pode amplificar interferência em vez de bloqueá-la. Esse detalhe é crítico e raramente aparece nos materiais didáticos básicos.
Quais são as possibilidades de expansão estratégica dessa abordagem?
Diagnóstico técnico da escola
O mapeamento de rede realizado pelos alunos pode se tornar um produto real entregue à gestão: relatório técnico com proposta de melhoria de infraestrutura.
Integração com PoE e IoT
Projetos com câmeras, sensores e dispositivos alimentados por PoE criam contextos práticos onde a escolha de cabo afeta diretamente o funcionamento do sistema.
Portfólio técnico documentado
Os relatórios de decisão técnica dos alunos, organizados com metodologia e resultado, compõem um portfólio real — mais relevante que provas para processos seletivos.
Conexão com projetos de sistemas
A infraestrutura cabeada suporta os sistemas desenvolvidos no curso. Integrar as disciplinas de redes e programação cria consciência de que software e hardware formam um único sistema.
Autoridade docente no tema
Documentar as atividades, os cenários e os resultados em blog técnico posiciona o professor como referência em educação técnica de redes em escola pública.
Preparação para certificações
O raciocínio de decisão técnica é o mesmo exigido em certificações como CompTIA Network+. Alunos formados nessa abordagem têm base sólida para certificações profissionais.
Síntese Executiva
O que muda quando a aula de cabos é centrada em decisão técnica
- O aluno aprende a separar categoria (desempenho) de tipo (blindagem) como variáveis independentes.
- O limite de 100m é ensinado como critério de projeto, não como dado de prova.
- A escolha entre cabo e Wi-Fi é feita com base em variáveis técnicas reais: distância, interferência, continuidade de transmissão.
- A avaliação mede justificativa técnica, não memorização de especificações.
- O produto da unidade pode ser um diagnóstico real da rede da escola.
- O raciocínio desenvolvido é transferível para qualquer cenário de infraestrutura — não apenas para a prova.
Perguntas frequentes sobre cabeamento estruturado no ensino técnico
Qual a diferença prática entre Cat5e e Cat6 para um laboratório escolar?
Em distâncias de até 55 metros sem PoE exigente, a diferença de desempenho entre Cat5e e Cat6 é imperceptível para o usuário final. Cat6 é preferível quando há alta densidade de dispositivos simultâneos ou uso de PoE. Para a maioria dos laboratórios escolares, Cat5e bem terminado resolve o problema com custo menor.
Quando usar STP em vez de UTP?
Use STP quando o trajeto do cabo passar próximo a fontes de interferência eletromagnética intensa: motores elétricos, transformadores, luminárias fluorescentes industriais, equipamentos de solda. Ambientes de escritório e laboratório escolar comuns geralmente não justificam o custo adicional do STP.
O cabo Cat8 faz sentido em instalações prediais?
Não, em geral. Cat8 é projetado para conexões de rack a rack em data centers, com limite de 30 metros. Em instalações horizontais comuns, Cat6A é o teto prático de desempenho com par trançado. Ensinar Cat8 como opção para escritórios ou escolas é desinformação técnica.
Wi-Fi sempre pode substituir o cabo no contexto escolar?
Não. Wi-Fi tem vantagens em mobilidade e custo de instalação, mas apresenta limitações sérias em densidade de dispositivos simultâneos, ambientes com interferência de RF, transmissão contínua de vídeo e confiabilidade operacional. CFTV, servidores locais e pontos críticos de infraestrutura são contextos onde o cabo é tecnicamente superior.
Como avaliar competência técnica em cabeamento sem laboratório físico?
Por meio de atividades de decisão escrita com cenários reais. O aluno apresenta a escolha, a justificativa técnica e as variáveis consideradas. Essa avaliação é mais rica que a identificação física de cabos, porque mensura raciocínio — que é o que o mercado exige de um técnico de redes.
O que os alunos mais erram na atividade de decisão técnica de cabos?
O erro mais frequente é ignorar o tipo de blindagem ao escolher o cabo, focando apenas na categoria. O segundo erro mais comum é não considerar os patch cords no cálculo da distância total, o que leva a dimensionamentos que chegam perigosamente perto — ou além — do limite de 100 metros.
Veja como esse método é aplicado em sala
No Diário de um POED, documento as aulas, os planos revisados, os resultados dos alunos e as adaptações feitas ao longo do tempo — inclusive na disciplina de Redes e Segurança da Informação do curso técnico.
Acessar o Diário de um POEDConclusão: o que separa um técnico de alguém que decorou o catálogo
Um técnico de redes não é alguém que sabe de cor as especificações de cada categoria de cabo. É alguém que, diante de um cenário real com variáveis concretas, consegue analisar, decidir e justificar a solução escolhida.
Ensinar cabos de rede como lista de características é treinar para a prova. Ensinar cabos de rede como problema de decisão técnica é formar para o trabalho.
A mudança não exige laboratório novo nem equipamento adicional. Exige uma reformulação da pergunta central da aula: de “o que é?” para “quando usar e por quê?”.
Essa pergunta, feita com rigor e acompanhada de cenários reais, é o que transforma conteúdo em competência — e é exatamente o que distingue um curso técnico de qualidade de um curso técnico de certificado.
Em redes, não escolhemos o melhor equipamento. Escolhemos a melhor solução para o problema. O aluno que internaliza essa frase já pensa como técnico — independentemente de quantas categorias de cabo consegue nomear.
